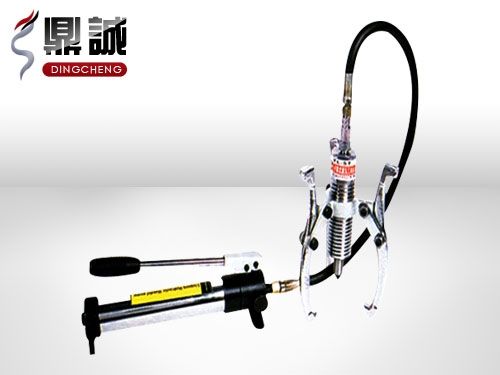

分體式液壓拉馬
一、工作原理
分體式液壓拉馬是以液壓起動桿直接前進移動，故推動桿本身不作轉動。鉤爪座又可隨螺紋直接作前進后退之調距，操作時只要把手前后小幅度擺動，油壓起動桿前移，鉤爪相對應后退，把被拉物體拉出。
二、應用范圍
液壓拉馬是一種替代傳統(tǒng)拉馬的理想化新工具。操作方便，使用省力，不受場地限制，本拉馬結構緊湊，使用靈活，重量輕，體積小，攜帶方便，適用于工廠、修理場所。
三、性能參數
型號規(guī)格 | DYF-5 | DYF-10 | DYF-20 | DYF-30 | DYF-50 | DYF-100 |
安全負重 T | 5 | 10 | 20 | 30 | 50 | 100 |
行程 mm | 100 | 125 | 120 | 150 | 100 | 160 |
三爪調節(jié)范圍 mm | 50-250 | 50-300 | 100-450 | 200-500 | 250-600 | 250-650 |
泵額定壓力 MPa | 63 | 63 | 63 | 63 | 63 | 63 |
四、使用方法與注意事項
1、使用時先把手柄的開槽端套入回油閥桿，并將回油閥桿按順時針方向旋緊。
2、把鉤爪座調整到爪鉤抓住所拉物體。
3、手柄插入掀手孔內來回掀動活塞起動桿向前平穩(wěn)前進，爪鉤相應后退，把被拉物體拉出。
4、液壓拉馬的活塞起動桿有效距只有50mm，故使用時伸距不得大于50mm,當沒有拉出時停止，松開回油閥門，讓活塞起動桿縮回去，調好后第二次再重復1、2、3步驟拉出為止。
5、欲使活塞起動桿縮回去，只須用手柄開槽端將回油閥桿按逆時針方向微微旋松，活塞起動桿在彈簧作用下漸漸回縮。
6、使用前應根據被拉物體的外徑，拉距及負載力，選擇相應噸位的液壓拉馬，切忌超載使用，避免損壞。
7、本液壓拉馬在-5℃~45℃中使用，采用（GB443-84）N15機械油；在-20℃~-5℃中使用，采用（GB442-64）合成錠子油。
8、為防止超載引起機具損壞，液壓裝置內設有超載自動卸荷閥，當被拉物體超過額定負載時，超荷閥會自動卸荷，而改選用更大噸位的液壓拉馬。
